本機床用于切割高度≤350mm,寬度≤1500mm，行程≤2000，鋸架提升高度≤800（鋸條到工作臺面的行程）的大型石墨切割.可靠性高、效率高和精度高，操作方便等顯著特點，可代替昂貴的進口設備。

主要參數：

1、最大鋸削范圍（寬*長*喉深） 1500×2000×350 mm

鋸條離工作臺面最大調整高度: 800mm

2、帶鋸條規格（寬*厚*長） 41 ×1.3 mm

3、鋸切速度 300-800M/min

4、進給速度 無級調速

5、主電動機功率 11 kw （變頻）

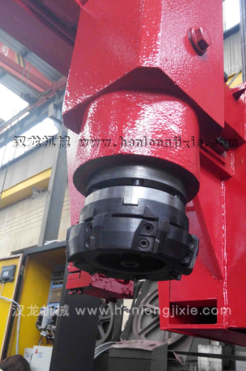

6、銑頭電機 5.5kw

7、伺服走刀電機 1.5kw

8、架升降電機 2.2 kw （變頻）

9、架升降采用數顯定尺

10、電動機功率 1.5 kw

11、油箱容量 60 L

12、張緊方式 手動

13、機尺寸(長*寬*高) 3920×4300×3200 mm

1. 機床通過機械、電氣、液壓的配合，自動進刀、切割和斷帶自動停機等功能。

2. 其鋸切速度、進給速度，在給定的范圍內，可進行無級調整。

3. 鋸切速度采用矢量變頻器控制，調節控制方便。

4. 采用臺灣臺達公司產的PLC可編程控制器，工作性能可靠，故障率低。

5. 手動張緊鋸帶，可以通過扭力扳手調節測定拉緊力大小，操作方便穩定性好。

6. 主要運動件——鋸架的上升與下降采用滾珠絲杠。鋸架在滾珠絲杠的牽引下，沿直線導軌副上下運動。觸摸屏設定加工數據，經PLC加變頻器控制絲桿電機實現精確自動定位。這種結構定位精度高、運動精度高、耐磨性好、操作可靠、簡單、方便。

7. 其切削刀具，采用雙金屬或硬質合金帶鋸條，切口窄，耗材少，耐用度高，所需動力小，是一種具有顯著節材又節能的高效切割設備。
